1. Габаритные размеры (без проводки), мм — 215*120*90.

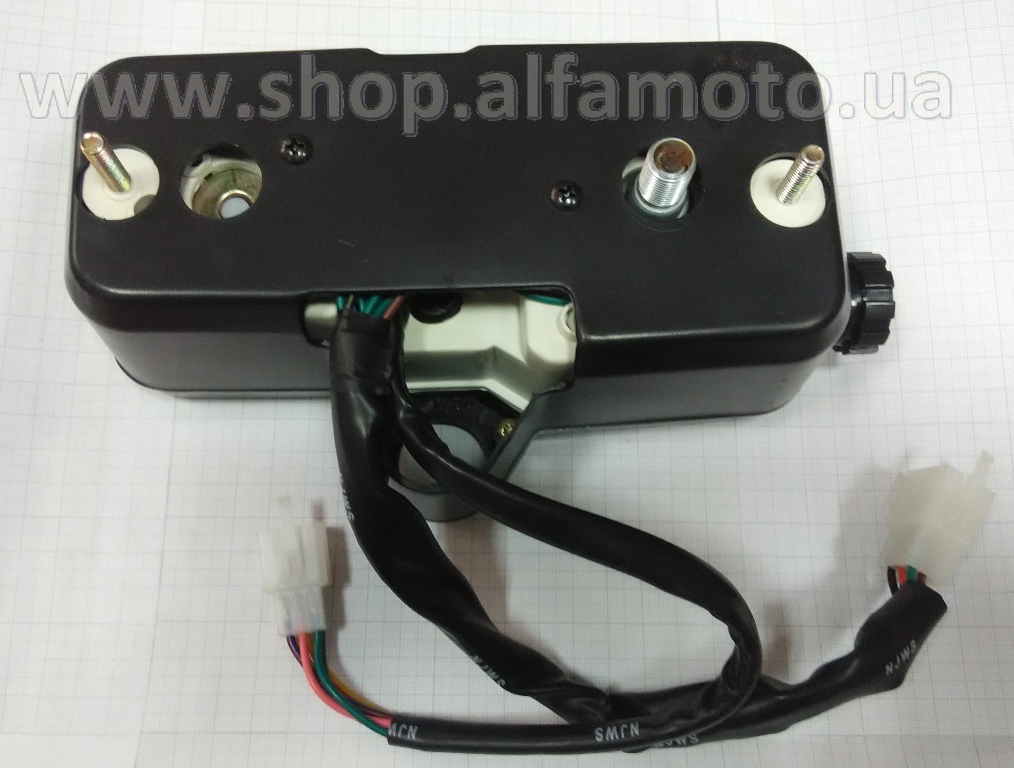

2. Меж осевое расстояние шпилек крепления, мм — 165.

3. Шпильки крепления — М 6*1.

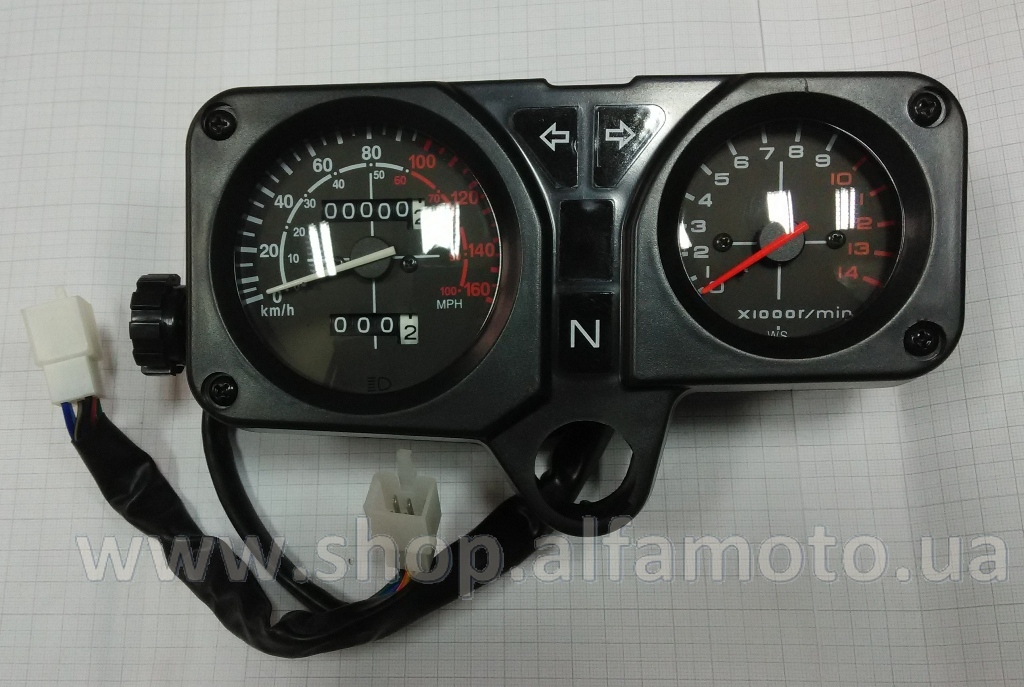

4. Электронный тахометр.

5. Диаметр отверстия под замок зажигания, мм — 26.

6. Длина проводки с коннекторами 290 мм и 300 мм.

7. Подключение:

7.1 Девятиконтактный коннектор с семью контактами «ножевого» типа —

7.1.1 Провод в черной изоляции — +.

7.1.2 Провод в синей изоляции — индикатор включения дальнего света.

7.1.3 Провод в голубой изоляции — индикатор левого поворота.

7.1.4 Провод в оранжевой изоляции — индикатор правого поворота.

7.1.5 Провод в зеленой изоляции -«масса».

7.1.6 Провод в коричневой изоляции — подсветка щитка спидометра.

7.1.7 Провод в черно-желтой изоляции — подключение тахометра.

7.2. Шестиконтактный коннектор с контактами «ножевого» типа —

7.2.1 Провод в зелено-красной изоляции — индикатор нейтральной передачи.

7.2.2-7.2.6 — Индикатор текущей передачи.
