Схема двигателя «253FMM»

01 июня 2020 г.
Схема двигателя «253FMM»

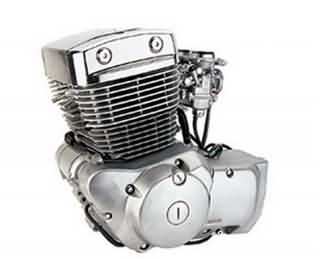

Двигатель типа «253FMM» (запчасти) устанавливается на мотоциклы типа «KORSAR YM250-A2 (YK250-B). Конструктивно «253FMM» это четырехтактный двухцилиндровый двигатель типа «OHC» (расшифровывается как overhead-camshaft, в переводе с английского — “верхнее расположение распредвала”) с одним распредвалом.

Расшифровка аббревиатуры «253FMM»:

2 — двухцилиндровый

53 — внутренний диаметр цилиндра в миллиметрах

F — двигатель имеет воздушное охлаждение

M — мотоциклетный

M — объём двигателя до 250 кубических сантиметров

Крышка головки цилиндров
Крышка головки цилиндров
Головка цилиндров
Головка цилиндров
Воздушная система
Воздушная система
Распредвал и клапан
Распредвал и клапан
Цепь ГРМ и натяжитель
Цепь ГРМ и натяжитель
Цилиндр
Цилиндр
Правая крышка картера
Правая крышка картера
Сцепление
Сцепление
Обгонная муфта
Обгонная муфта
Левая крышка картера
Левая крышка картера
Магнето в сборе
Магнето в сборе
Крышка ведущей звезды
Крышка ведущей звезды
Стартер
Стартер
Насос масляный
Насос масляный
Картер
Картер
Коленвал и поршень
Коленвал и поршень
Трансмиссия
Трансмиссия
Вал переключения передач
Вал переключения передач

Номер Наименование

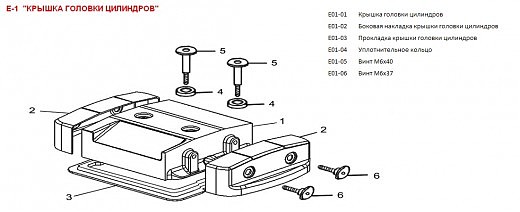

E01-01 Крышка головки цилиндров

E01-02 Боковая накладка крышки головки цилиндров

E01-03 Прокладка крышки головки цилиндров

E01-04 Уплотнительное кольцо

E01-05 Винт М6х40

E01-06 Винт М6х37

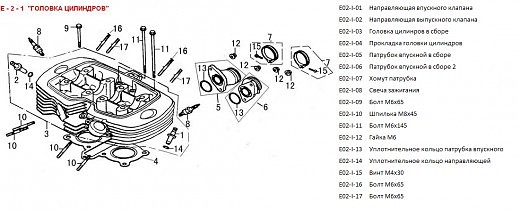

E02-I-01 Направляющая впускного клапана

E02-I-02 Направляющая выпускного клапана

E02-I-03 Головка цилинров в сборе

E02-I-04 Прокладка головки цилиндров

E02-I-05 Патрубок впускной в сборе

E02-I-06 Патрубок впускной в сборе 2

E02-I-07 Хомут патрубка

E02-I-08 Свеча зажигания

E02-I-09 Болт М6х65

E02-I-10 Шпилька М8х45

E02-I-11 Болт М6х145

E02-I-12 Гайка М6

E02-I-13 Уплотнительное кольцо патрубка впускного

E02-I-14 Уплотнительное кольцо направляющей

E02-I-15 Винт М4х30

E02-I-16 Болт М6х65

E02-I-17 Болт М6х65

E02-II-01 Головка цилинров в сборе

E02-II-02 Патрубок впускной в сборе 2

E02-II-03 Патрубок впускной в сборе

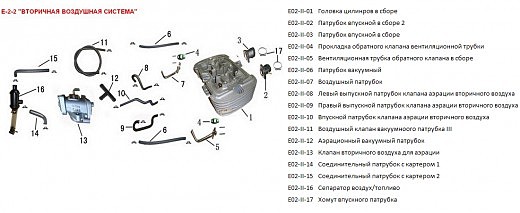

E02-II-04 Прокладка обратного клапана вентиляционной трубки

E02-II-05 Вентиляционная трубка обратного клапана в сборе

E02-II-06 Патрубок вакуумный

E02-II-07 Воздушный патрубок

E02-II-08 Левый выпускной патрубок клапана аэрации вторичного воздуха

E02-II-09 Правый выпускной патрубок клапана аэрации вторичного воздуха

E02-II-10 Впускной патрубок клапана аэрации вторичного воздуха

E02-II-11 Воздушный клапан вакуумноого патрубка III

E02-II-12 Аэрационный вакуумный патрубок

E02-II-13 Клапан вторичного воздуха для аэрации

E02-II-14 Соединительный патрубок с картером 1

E02-II-15 Соединительный патрубок с картером 2

E02-II-16 Сепаратор воздух/топливо

E02-II-17 Хомут впускного патрубка

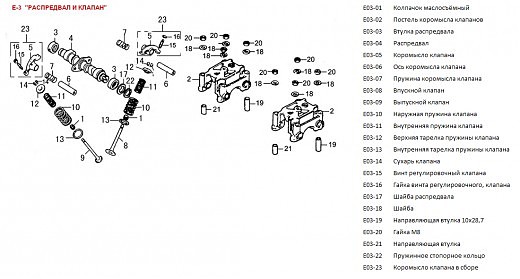

E03-01 Колпачок маслосъёмный

E03-02 Постель коромысла клапанов

E03-03 Втулка распредвала

E03-04 Распредвал

E03-05 Коромысло клапана

E03-06 Ось коромысла клапана

E03-07 Пружина коромысла клапана

E03-08 Впускной клапан

E03-09 Выпускной клапан

E03-10 Наружная пружина клапана

E03-11 Внутренняя пружина клапана

E03-12 Верхняя тарелка пружины клапана

E03-13 Внутренняя тарелка пружины клапана

E03-14 Сухарь клапана

E03-15 Винт регулировочный клапана

E03-16 Гайка винта регулировочного, клапана

E03-17 Шайба распредвала

E03-18 Шайба

E03-19 Направляющая втулка 10х28,7

E03-20 Гайка М8

E03-21 Направляющая втулка

E03-22 Пружинное стопорное кольцо

E03-23 Коромысло клапана в сборе

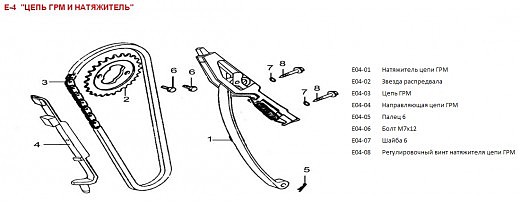

E04-01 Натяжитель цепи ГРМ

E04-02 Звезда распредвала

E04-03 Цепь ГРМ

E04-04 Направляющая цепи ГРМ

E04-05 Палец 6

E04-06 Болт М7х12

E04-07 Шайба 6

E04-08 Регулировочный винт натяжителя цепи ГРМ

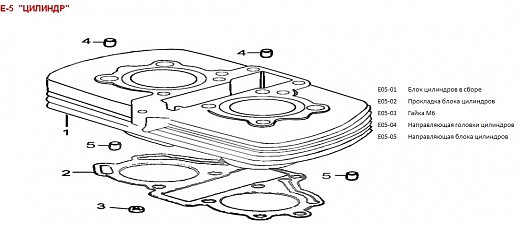

E05-01 Блок цилиндров в сборе

E05-02 Прокладка блока цилиндров

E05-03 Гайка М6

E05-04 Направляющая головки цилиндров

E05-05 Направляющая блока цилиндров

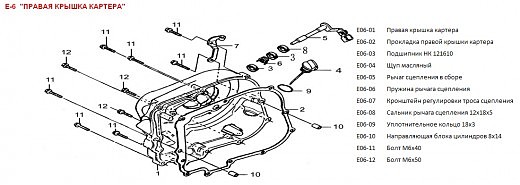

E06-01 Правая крышка картера

E06-02 Прокладка правой крышки картера

E06-03 Подшипник НК 121610

E06-04 Щуп масляный

E06-05 Рычаг сцепления в сборе

E06-06 Пружина рычага сцепления

E06-07 Кронштейн регулировки троса сцепления

E06-08 Сальник рычага сцепления 12х18х5

E06-09 Уплотнительное кольцо 18х3

E06-10 Направляющая блока цилиндров 8х14

E06-11 Болт М6х40

E06-12 Болт М6х50

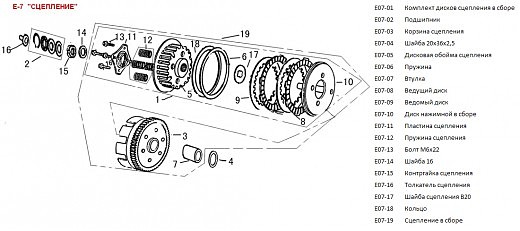

E07-01 Комплект дисков сцепления в сборе

E07-02 Подшипник

E07-03 Корзина сцепления

E07-04 Шайба 20х36х2,5

E07-05 Дисковая обойма сцепления

E07-06 Пружина

E07-07 Втулка

E07-08 Ведущий диск

E07-09 Ведомый диск

E07-10 Диск нажимной в сборе

E07-11 Пластина сцепления

E07-12 Пружина сцепления

E07-13 Болт М6х22

E07-14 Шайба 16

E07-15 Контргайка сцепления

E07-16 Толкатель сцепления

E07-17 Шайба сцепления В20

E07-18 Кольцо

E07-19 Сцепление в сборе

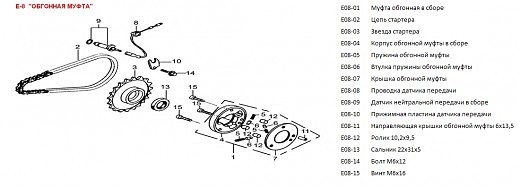

E08-01 Муфта обгонная в сборе

E08-02 Цепь стартера

E08-03 Звезда стартера

E08-04 Корпус обгонной муфты в сборе

E08-05 Пружина обгонной муфты

E08-06 Втулка пружины обгонной муфты

E08-07 Крышка обгонной муфты

E08-08 Проводка датчика передачи

E08-09 Датчик нейтральной передачи в сборе

E08-10 Прижимная пластина датчика передачи

E08-11 Направляющая крышки обгонной муфты 6х13,5

E08-12 Ролик 10,2х9,5

E08-13 Сальник 22х31х5

E08-14 Болт М6х12

E08-15 Винт М6х16

E09-01 Левая крышка картера

E09-02 Пластина

E09-03 Прокладка пластины

E09-04 Прокладка левой крышки картера

E09-05 Пластина-фиксатор звезды

E09-06 Смотровая заглушка М14х1,5

E09-07 Заглушка М30х1,5

E09-08 Уплотнительное кольцо 27х2,5

E09-09 Уплотнительное кольцо 13,5х2,5

E09-10 Болт М6х8

E09-11 Направляющая 8х16

E09-12 Болт М6х20

E09-13 Болт М6х65

E09-14 Болт М6х50

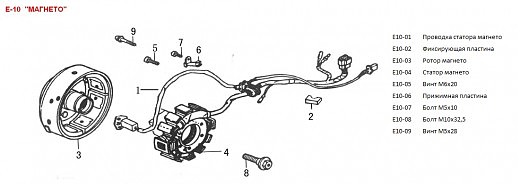

E10-01 Проводка статора магнето

E10-02 Фиксирующая пластина

E10-03 Ротор магнето

E10-04 Статор магнето

E10-05 Винт М6х20

E10-06 Прижимная пластина

E10-07 Болт М5х10

E10-08 Болт М10х32,5

E10-09 Винт М5х28

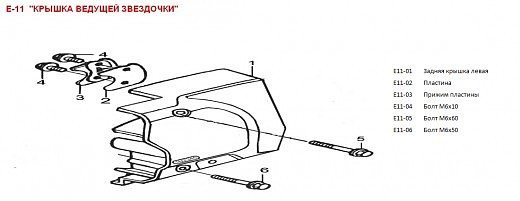

E11-01 Задняя крышка левая

E11-02 Пластина

E11-03 Прижим пластины

E11-04 Болт М6х10

E11-05 Болт М6х60

E11-06 Болт М6х50

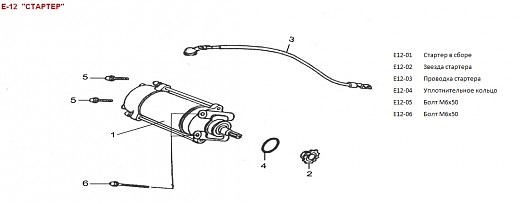

E12-01 Стартер в сборе

E12-02 Звезда стартера

E12-03 Проводка стартера

E12-04 Уплотнительное кольцо

E12-05 Болт М6х50

E12-06 Болт М6х50

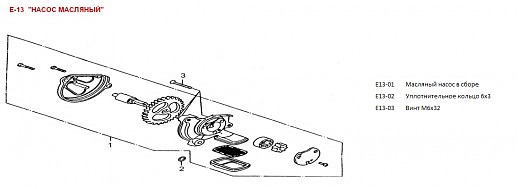

E13-01 Масляный насос в сборе

E13-02 Уплотнительное кольцо 6х3

E13-03 Винт М6х32

E14-01 Картер правый

E14-02 Прокладка картера

E14-03 Картер левый

E14-04 Патрубок вентиляции картера

E14-05 Болт цилиндра А

E14-06 Сливная пробка

E14-07 Шайба сливной пробки

E14-08 Подшипник 15х23х17

E14-09 Направляющая 12х19

E14-10 Хомут патрубка вентиляции картера В12

E14-11 Болт М6х40

E14-12 Болт М6х65

E14-13 Болт М6х40

E14-14 Выпускной патрубок картера

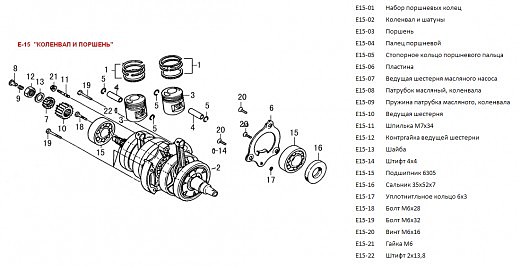

E15-01 Набор поршневых колец

E15-02 Коленвал и шатуны

E15-03 Поршень

E15-04 Палец поршневой

E15-05 Стопорное кольцо поршневого пальца

E15-06 Пластина

E15-07 Ведущая шестерня масляного насоса

E15-08 Патрубок масляный, коленвала

E15-09 Пружина патрубка масляного, коленвала

E15-10 Ведущая шестерня

E15-11 Шпилька М7х34

E15-12 Контргайка ведущей шестерни

E15-13 Шайба

E15-14 Штифт 4х4

E15-15 Подшипник 6305

E15-16 Сальник 35х52х7

E15-17 Уплотнитльное кольцо 6х3

E15-18 Болт М6х28

E15-19 Болт М6х32

E15-20 Винт М6х16

E15-21 Гайка М6

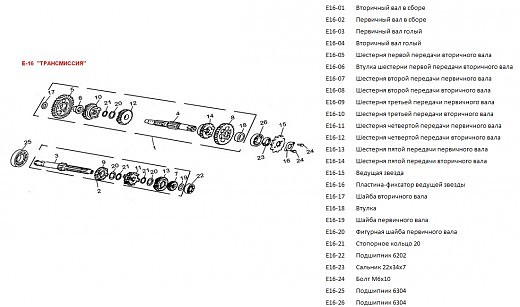

E15-22 Штифт 2х13,8

E16-01 Вторичный вал в сборе

E16-02 Первичный вал в сборе

E16-03 Первичный вал голый

E16-04 Вторичный вал голый

E16-05 Шестерня первой передачи вторичного вала

E16-06 Втулка шестерни первой передачи вторичного вала

E16-07 Шестерня второй передачи первичного вала

E16-08 Шестерня второй передачи вторичного вала

E16-09 Шестерня третьей передачи первичного вала

E16-10 Шестерня третьей передачи вторичного вала

E16-11 Шестерня четвертой передачи первичного вала

E16-12 Шестерня четвертой передачи вторичного вала

E16-13 Шестерня пятой передачи первичного вала

E16-14 Шестерня пятой передачи вторичного вала

E16-15 Ведущая звезда

E16-16 Пластина-фиксатор ведущей звезды

E16-17 Шайба вторичного вала

E16-18 Втулка

E16-19 Шайба первичного вала

E16-20 Фигурная шайба первичного вала

E16-21 Стопорное кольцо 20

E16-22 Подшипник 6202

E16-23 Сальник 22х34х7

E16-24 Болт М6х10

E16-25 Подшипник 6304

E16-26 Подшипник 6304

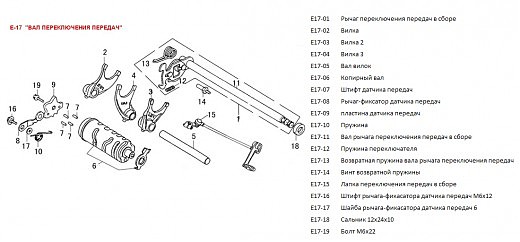

E17-01 Рычаг переключения передач в сборе

E17-02 Вилка

E17-03 Вилка 2

E17-04 Вилка 3

E17-05 Вал вилок

E17-06 Копирный вал

E17-07 Штифт датчика передач

E17-08 Рычаг-фиксатор датчика передач

E17-09 пластина датчика передач

E17-10 Пружина

E17-11 Вал рычага переключения передач в сборе

E17-12 Пружина переключателя

E17-13 Возвратная пружина вала рычага переключения передач

E17-14 Винт возвратной пружины

E17-15 Лапка переключения передач в сборе

E17-16 Штифт рычага-фикасатора датчика передач М6х12

E17-17 Шайба рычага-фикасатора датчика передач 6

E17-18 Сальник 12х24х10

E17-19 Болт М6х22
